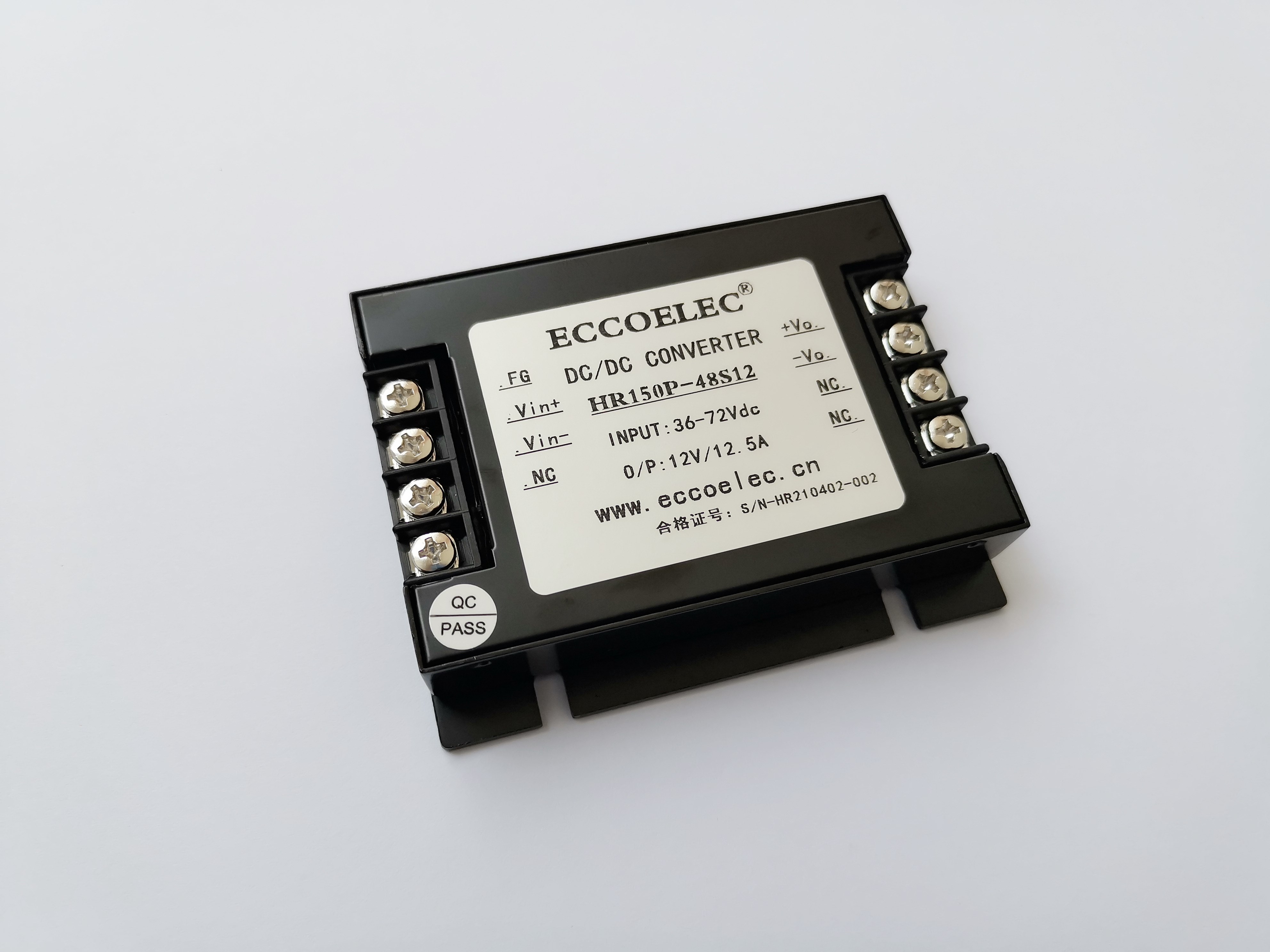

DCDC電源模塊HR150P-48S12通信降壓穩壓電源
DCDC電源模塊HR150P-48S12使用說明書
一、特點：
l DCDC電源模塊寬輸入電壓范圍（36-72VDC）
l 低紋波、低噪聲
l 輸出短路保護、自恢復，100%滿功率老化
l 內部整體灌封，“三防”及耐振動沖擊性能
l 安裝使用方便
二、主要技術指標：
| 技 術 參 數 | 指 標
| 單位
| 條 件 | |||||||
| Min. | Typ. | Max. | ||||||||
| 輸入特性 | 輸入電壓范圍 | 36 | 48 | 72 | VDC |
| ||||
| 輸入極限電壓 | 35 |
| 80 | VDC |
| |||||
| 輸出特性 |
| 電壓/電流 | 紋紋/噪聲 | 低溫紋波 | 高溫紋波 |
|
| |||
| 常規 輸出 | Vo1 | 12V/12.5A | 1%/2% | 2% | 1% | VDC/A | 20M示波器,雙絞線 | |||
| Vo2 |
|
|
|
|
|
| ||||
| Vo3 |
|
|
|
|
|
| ||||
| 輸出電壓精度 | ±1% | VDC | 100%負載,標稱輸入電壓 | |||||||
| 電壓調整率 | ±1% | VDC | 100%負載,低端～高端輸入電壓 | |||||||
| 負載調整率 | ±1% | VDC | 10%～100%負載,標稱輸入電壓 | |||||||
| 效率 | 93% | % | 100%負載,標稱輸入電壓 | |||||||
| 輸出短路保護
| 有，自恢復 | A | Iin(短路) | |||||||
| 老化時間及溫度 | 24h,50℃ |
| 不出現異常情況 | |||||||
| DC隔 離度 | IN-FG | 1000 | VDC | 漏電流< 5 mA,1min | ||||||
| IN-OUT | ||||||||||
| OUT-FG | 500 | VDC | ||||||||
| 環境要求 | 外形尺寸 | 81.5*68*17 | mm |
| ||||||
| 工作殼溫 | 工業級：-25～85 | ℃ |
| |||||||
| 軍品級：-40-85 | ||||||||||
| 儲存環境溫度 | -45～+105 | ℃ |
| |||||||
| 相對濕度 | 10%～90% | ℃ | 無結露 | |||||||
| 沖擊 | 10G，11ms | G , ms |
| |||||||
| 振動 | 10～55，2 | Hz ,G |
| |||||||
| 備注：以上各項技術指標均在壓線端子測試 | ||||||||||
四、紋波與噪聲的測試方法：
五、應用注意事項：
1. DCDC電源模塊輸入電壓極性不能接反，否則將損壞模塊。
2. 輸入電壓應小于極限電壓，否則可能損壞模塊。
3. 直流輸出距離較遠時，應采用雙絞線接法。
4. 輸出不適宜長時間短路。
六、外形尺寸及引腳功能：
注：管腳定義以實物為準！
|
| 管腳定義 | |||||||||
| 管腳編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|
| 單路 | 接機殼 （FG） | 輸入正 （+Vin） | 輸入負 （-Vin） | 無電氣 （NC） | 無電氣 （NC） | 無電氣 （NC） | 輸出負 （-Vo） | 輸出正 （+V0） |
|
| 注： （1）本手冊所有指標的測試方法均依據本公司企業標準。 All indicators in this manual are tested according to the company's enterprise standards.
（2）除特殊說明外，本手冊的所以指標是在 Ta=25℃，濕度<75%，標稱輸入電壓和輸出額定負載所測得。輸出特性指標為負載在純阻性條件下，若非純阻性負載，需另行規定。 Except where noted, so the index of this manual is the Ta = 25 ℃, humidity is < 75%, measured by nominal input voltage and output rated load.The output characteristic index is the load in the condition of pure resistance. If the load is not pure resistance, it shall be specified separately.
（3）若產品工作在復雜環境中，則不能保證產品性能均符合本手冊中所有性能指標。 If the product works in a complex environment, the product performance cannot be guaranteed to meet all the performance indicators in this manual.
（4）我司可提供非常規電壓產品定制，具體需求可直接聯系我司技術人員。 Our company can provide unconventional voltage products customized, specific requirements can be directly contacted with our technical staff.
（5）本手冊的最終解釋權歸廣州弘仁電子科技有限公司所有。 The final interpretation right of this manual belongs to guangzhou hongren electronic technology co., LTD. |
